可搬型撹拌機 TPP型
中速用・ギア減速式
高精度ギアモーター装着のため運転音はとても静かです。
従来のTHG・TPG型と比べ、メンテナンスが容易に行えるようになりました。
モーター容量
0.75kW〜1.5kW
回転速度min-1(回転数rpm)
50Hz | 60Hz | |
---|---|---|
4Pモーター | 290 | 350 |

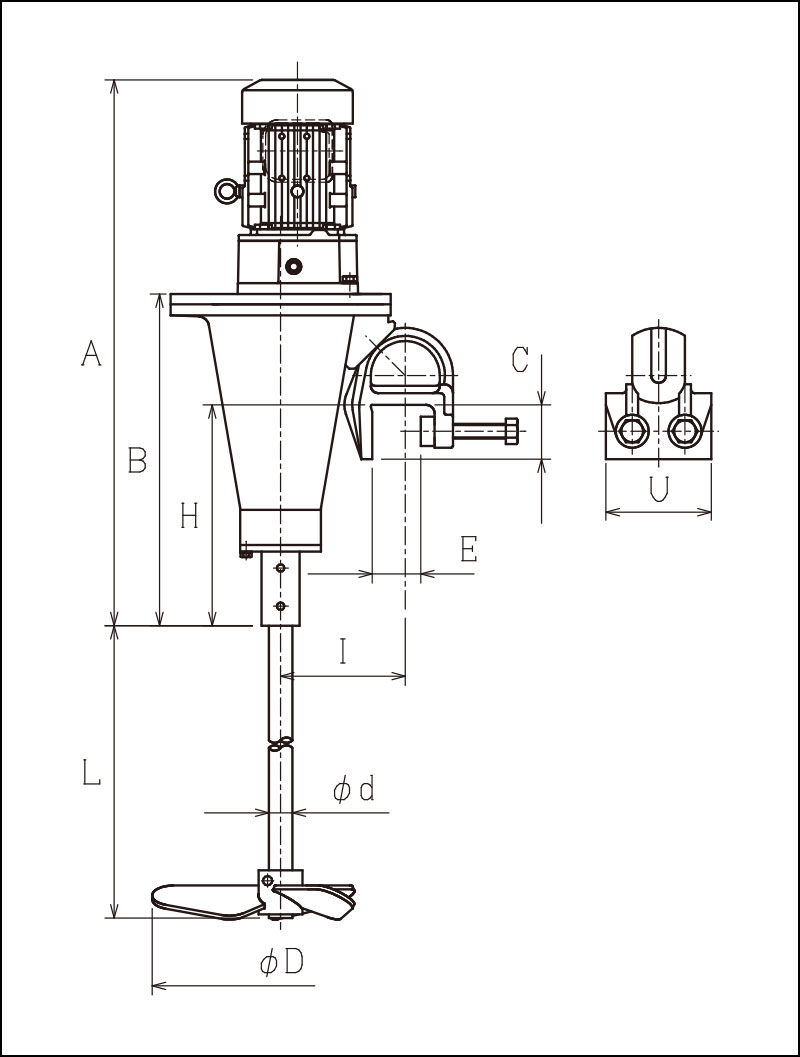

寸法図
※3枚プロペラ1段が標準となります。
仕様寸法表
型式 | 電動機 | 撹拌軸 | 3枚プロペラ | 各部寸法 | 概算 重量 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
1段 | 2段 | |||||||||||||
出力 | 馬力 | 標準長さ L |
直径 ∅d |
直径 ∅D |
直径 ∅D |
A | B | C | H | I | E | U | ||
kW | HP | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |
TPP-010 | 0.75 | 1 | 1500 | 32 | 350 | 300 | 805 | 452 | 74 | 301 | 170 | 66 | 144 | 78 |
TPP-020 | 1.5 | 2 | 1600 | 32 | 400 | 350 | 856 | 452 | 74 | 301 | 170 | 66 | 144 | 87 |
●空転は厳禁とします。 ●標準接液部材質はSUS304、SUS316です。●標準塗装色はマンセル10GY6/6です。
●各種ライニングも製作可能です。●仕様により、形状などが写真と異なる場合があります。
☆仕様、デザインは予告なく変更することがあります。
