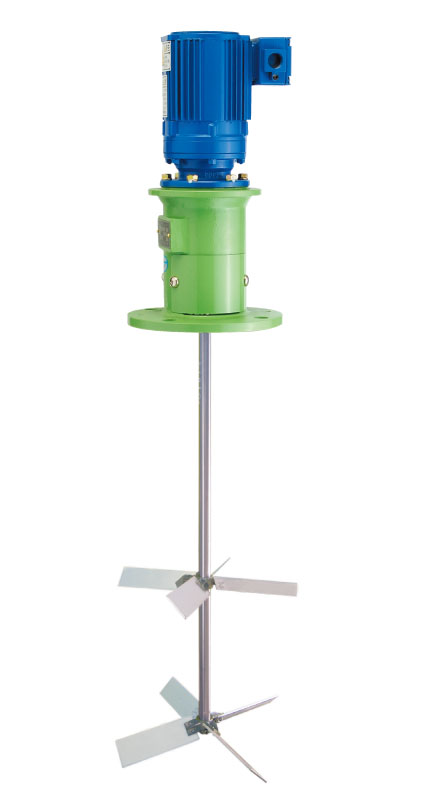

竪型撹拌機 TLC型

中低速用・サイクロ減速式（比重1.1まで、低粘度用）

応用性の高い機能的な設計です。
使途に応じた自由な選定が可能で、高精度のサイクロ減速機、バイエル・サイクロ変速機が装着可能です。

モーター容量

0.1kW〜2.2kW

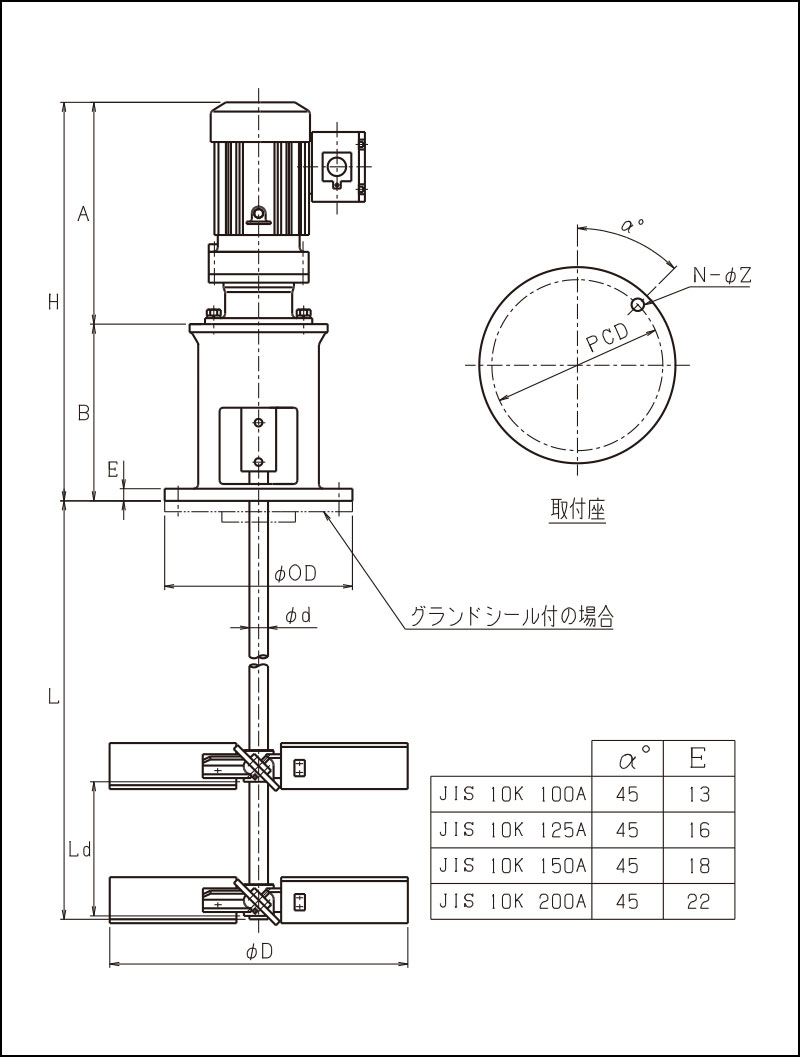

寸法図

仕様寸法表

最大撹拌液容量	撹拌強度	型式	電動機		サイクロ減速機				撹拌軸		羽根（４枚パドル２段）				本体			取付フランジ					概算質量
			電動機		サイクロ減速機				撹拌軸		羽根（４枚パドル２段）				本体			取付フランジ
			出力	馬力	枠番		減速比		標準長さ L	直径 φd	回転数（min^-1）		直径 φD	羽根間 Ld	H	A	B	呼径 JIS10K	外径 OD	ピッチ PCD	穴
			出力	馬力	枠番		減速比		標準長さ L	直径 φd	回転数（min^-1）		直径 φD	羽根間 Ld	H	A	B	呼径 JIS10K	外径 OD	ピッチ PCD	Z	N
ℓ	弱・中・強		kW	HP	50Hz	60Hz	50 Hz	60 Hz	mm	mm	50 Hz	60 Hz	mm	mm	mm	mm	mm	―	mm	mm	mm	個	kg
300	弱	TLC-001	0.1	1/8	6060	6060	11	13	750	16	132	135	250	250	373	192	181	100A	210	175	19	4	19
	中	TLC-002	0.2	1/4	6065	6065	13	15			112	117	300		415	234	181						22
	強	TLC-002	0.2	1/4	6065	6065	11	13			132	135	300		415	234	181						22
400	弱	TLC-002	0.2	1/4	6065	6065	13	15	850	16	112	117	300	300	415	234	181	100A	210	175	19	4	22
	中	TLC-002	0.2	1/4	6065	6065	11	13		16	132	135	300		415	234	181	100A	210	175	19	4	22
	強	TLC-004	0.4	1/2	6080	6080	13	15		22	112	117	350		465	272	193	125A	250	210	23	4	34
700	弱	TLC-002	0.2	1/4	6070	6070	15	17	1000	22	96.7	103	350	350	425	232	193	125A	250	210	23	4	29
	中	TLC-004	0.4	1/2	6080	6080	13	15			112	117			465	272	193						34
	強	TLC-004	0.4	1/2	6080	6080	11	13			132	135			465	272	193						34
1000	弱	TLC-002	0.2	1/4	6070	6070	17	21	1050	22	85.3	83.3	400	400	425	232	193	125A	250	210	23	4	30
	中	TLC-004	0.4	1/2	6080	6080	15	17		22	96.7	103			465	272	193	125A	250	210	23	4	35
	強	TLC-010	0.75	1	6090	6090	13	15		32	112	117			618	375	243	150A	280	240	23	4	56
2000	弱	TLC-004	0.4	1/2	6090	6090	21	25	1350	32	69	70	500	500	533	290	243	150A	280	240	23	4	53
	中	TLC-010	0.75	1	6090	6095	17	21			85.3	83.3			618	375	243						61
	強	TLC-020	1.5	2	6100	6105	15	17			96.7	103			659	416	243						68
3400	弱	TLC-004	0.4	1/2	6090	6090	25	29	1650	32	58	60.3	600	600	533	290	243	150A	280	240	23	4	58
	中	TLC-010	0.75	1	6120	6120	21	25		45	69	70			798	398	400	200A	330	290	23	4	118
	強	TLC-020	1.5	2	6120	6120	17	21		45	85.3	83.3			825	425	400	200A	330	290	23	4	122
5400	弱	TLC-010	0.75	1	6120	6120	29	35	1950	45	50	50	700	700	798	398	400	200A	330	290	23	4	126
	中	TLC-020	1.5	2	6120	6120	25	29			58	60.3			825	425	400						130
	強	TLC-020	1.5	2	6120	6120	21	25			69	70			825	425	400						130
7000	弱	TLC-010	0.75	1	6120	6120	29	35	2100	45	50	50	750	750	798	398	400	200A	330	290	23	4	135
	中	TLC-020	1.5	2	6120	6120	25	29			58	60.3			825	425	400						139
	強	TLC-030	2.2	3	6120	6120	21	25			69	70			810	410	400						144

●空転有の場合はご相談ください。 ●標準接液部材質はSUS304、SUS316です。●標準塗装色はマンセル10GY6/6です。
●各種ライニングも製作可能です。 ●仕様により、形状などが写真と異なる場合があります。
☆仕様、デザインは予告なく変更することがあります。
