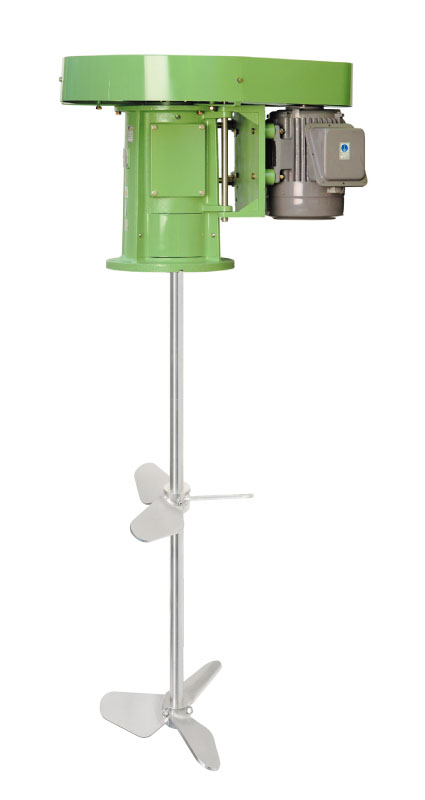

竪型撹拌機 TFV大型
中速用・ベルト減速式
TFV小・中型に加え、大型シリーズとしてラインアップしました。
30000～120000ℓの希薄液の撹拌に適しています。
モーター容量
5.5kW〜30kW
回転速度min-1（回転数rpm）
| 50Hz | 60Hz | |
|---|---|---|
| 4Pモーター | 295 | 350 |
| 6Pモーター | 190 | 230 |

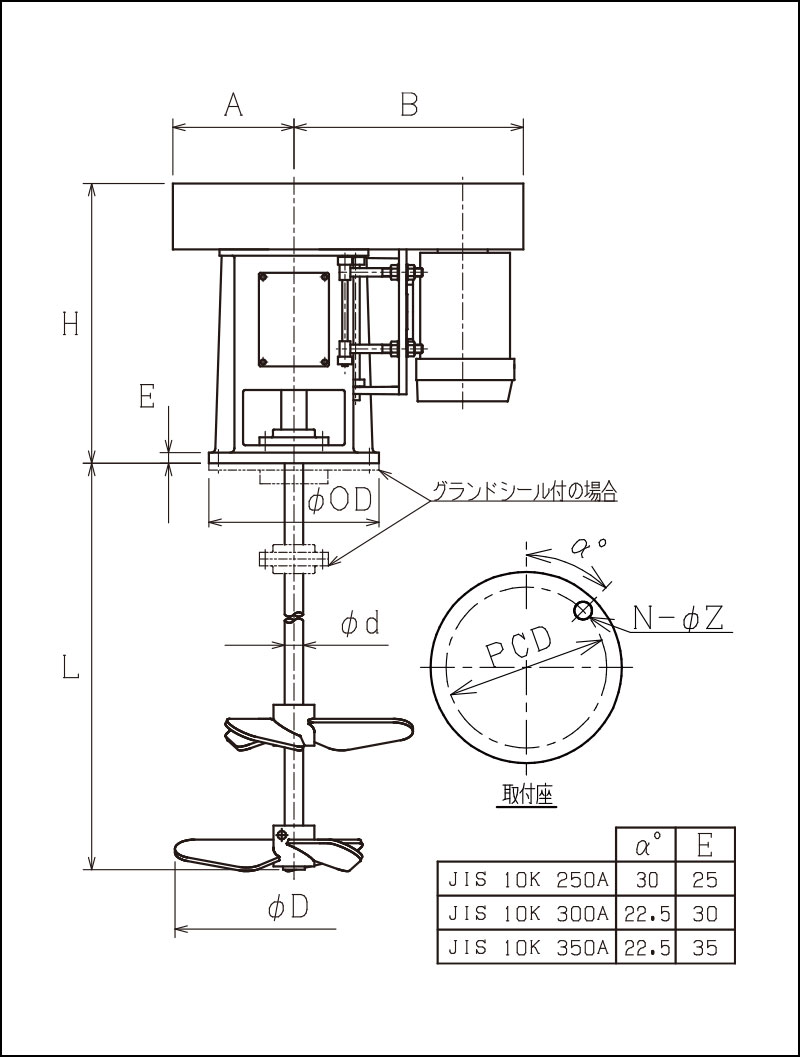

寸法図
※5.5kW以上は3枚プロペラ2段が標準となります。
仕様寸法表
| 型式 | 電動機 | 撹拌軸 | 3枚プロペラ | 本体 | 取付フランジ | 概算 質量 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| １段 | ２段 | ||||||||||||||
| 出力 | 馬力 | 標準長さ L |
直径 φd |
直径 φD |
直径 φD |
H | A | B | 呼径 JIS10K |
外径 OD |
ピッチ PCD |
穴 | |||
| Z | N | ||||||||||||||
| kW | HP | mm | mm | mm | mm | mm | mm | mm | ― | mm | mm | mm | 個 | kg | |
| TFV-075 | 5.5 | 7.5 | 2200 | 50 | 520 | 480 | 658 | 285 | 540 | 250A | 400 | 355 | 25 | 6 | 285 |
| TFV-100 | 7.5 | 10 | 2500 | 55 | 560 | 520 | 658 | 285 | 540 | 250A | 400 | 355 | 25 | 6 | 315 |
| TFV-150 | 11 | 15 | 2700 | 60 | 600 | 560 | 932 | 345 | 720 | 300A | 445 | 400 | 25 | 8 | 480 |
| TFV-200 | 15 | 20 | 2800 | 70 | 620 | 600 | 932 | 345 | 720 | 300A | 445 | 400 | 25 | 8 | 530 |
| TFV-250 | 18.5 | 25 | 2900 | 80 | 640 | 620 | 932 | 345 | 720 | 300A | 445 | 400 | 25 | 8 | 635 |
| TFV-300 | 22 | 30 | 3000 | 85 | 680 | 640 | 1035 | 430 | 780 | 350A | 490 | 445 | 25 | 8 | 915 |
| TFV-400 | 30 | 40 | 3100 | 90 | 720 | 680 | 1035 | 430 | 780 | 350A | 490 | 445 | 25 | 8 | 1000 |
●撹拌軸の長さを軸径に対して非常に長くする場合、槽底軸受を設けることをお薦めします。ご相談下さい。
●空転は厳禁とします。 ●4Pモーターを標準とします。6Pモーターも搭載可能です。 ●標準接液部材質はSUS304、SUS316です。
●標準塗装色はマンセル10GY6/6です。 ●各種ライニングも製作可能です。 ●仕様により、形状などが写真と異なる場合があります。
☆仕様、デザインは予告なく変更することがあります。
