竪型撹拌機 TFM型
中低速用・ギアモーター減速式
高精度ギアモーター装着のため運転音はとても静かです。 応用性が高く希望回転速度を目的に応じて選定できます。
モーター容量
0.1kW〜0.75kW
回転速度min-1(回転数rpm)
減速比 | |||||
---|---|---|---|---|---|
1/10 | 1/15 | 1/20 | 1/30 | 1/50 | |
50Hz | 150 | 100 | 75 | 50 | 30 |
60Hz | 180 | 120 | 90 | 60 | 36 |

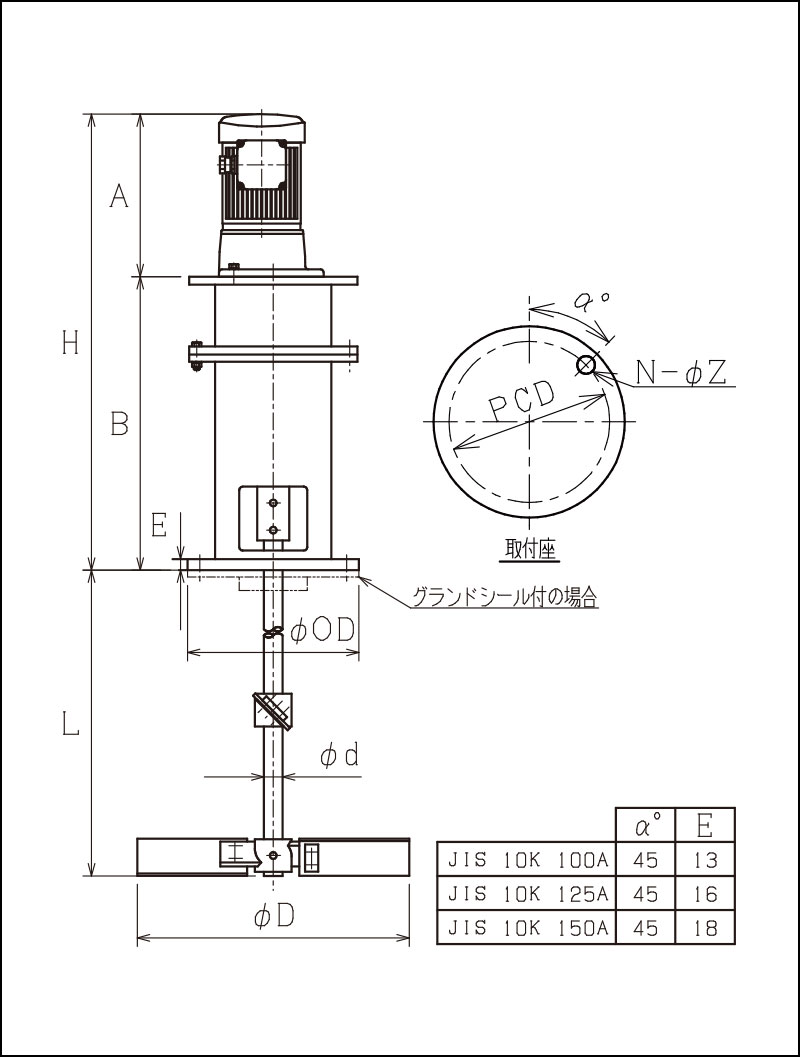

寸法図
※2.2kW1/20迄製作可能です。
※H、A寸法はモーターメーカーにより若干異なります。
※羽根はパドル、3枚プロペラ、タービンいずれも製作可能です。
※減速比は仕様寸法表以外にも製作可能です。
仕様寸法表
型式 | 電動機・減速機 | 撹拌軸 | 2枚 パドル 2段 |
本体 | 取付フランジ | 概算 質量 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
出力 | 馬力 | 減速比 | 標準長さ L |
直径 ∅d |
直径 ∅D |
H | A | B | 呼径 JIS10K |
外径 OD |
ピッチ PCD |
穴 | |||
Z | N | ||||||||||||||
kW | HP | ― | mm | mm | mm | mm | mm | mm | ― | mm | mm | mm | 個 | kg | |
TFM-001 | 0.1 | 1/8 | 1/10 | 1000 | 16 | 200 | 471 | 186 | 285 | 100A | 210 | 175 | 19 | 4 | 30 |
1/15 | 250 | 30 | |||||||||||||
1/20 | 300 | 30 | |||||||||||||
1/30 | 350 | 31 | |||||||||||||
1/50 | 500 | 32 | |||||||||||||
TFM-002 | 0.2 | 1/4 | 1/10 | 250 | 517 | 232 | 285 | 100A | 210 | 175 | 19 | 4 | 31 | ||
1/15 | 300 | 31 | |||||||||||||
1/20 | 350 | 32 | |||||||||||||
1/30 | 1200 | 22 | 450 | 625 | 246 | 379 | 125A | 250 | 210 | 23 | 4 | 45 | |||
1/50 | 550 | 47 | |||||||||||||
TFM-004 | 0.4 | 1/2 | 1/10 | 350 | 645 | 266 | 379 | 125A | 250 | 210 | 23 | 4 | 47 | ||
1/15 | 400 | 47 | |||||||||||||
1/20 | 450 | 48 | |||||||||||||
1/30 | 1500 | 32 | 550 | 758 | 279 | 479 | 150A | 280 | 240 | 23 | 4 | 83 | |||
1/50 | 650 | 84 | |||||||||||||
TFM-010 | 0.75 | 1 | 1/10 | 400 | 808 | 329 | 479 | 150A | 280 | 240 | 23 | 4 | 89 | ||
1/15 | 500 | 90 | |||||||||||||
1/20 | 600 | 91 |
●空転有の場合はご相談ください。 ●標準接液部材質はSUS304、SUS316です。●標準塗装色はマンセル10GY6/6です。
●各種ライニングも製作可能です。 ●仕様により、形状などが写真と異なる場合があります。
☆仕様、デザインは予告なく変更することがあります。
