可搬型撹拌機 TPM型
中低速用・ギアモーター減速式
高精度ギアモーター装着のため運転音は静かです。
応用性が高く粘度など目的に応じて希望回転数を選択可能で、あらゆる液体に使用できます。
モーター容量
0.1kW〜0.4kW
回転速度min-1(回転数rpm)
減速比 | |||||
---|---|---|---|---|---|
1/10 | 1/15 | 1/20 | 1/30 | 1/50 | |
50Hz | 150 | 100 | 75 | 50 | 30 |
60Hz | 180 | 120 | 90 | 60 | 36 |

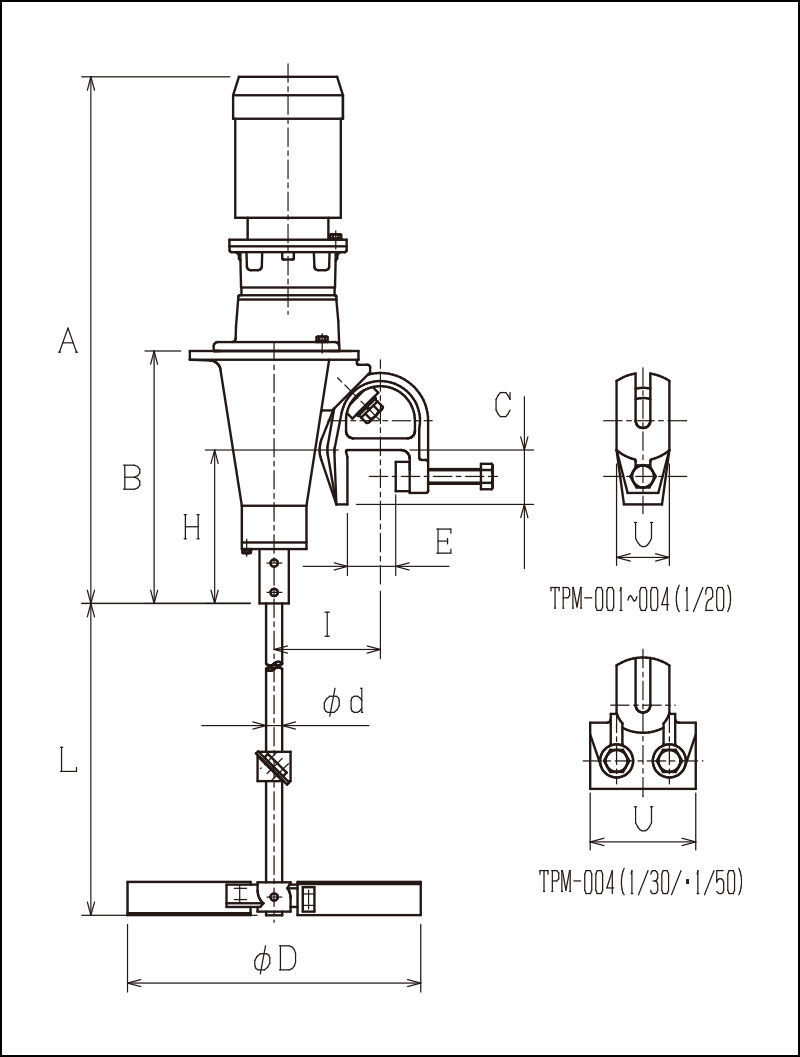

寸法図
※0.75kW1/20まで製作可能です。
※A寸法はモーターメーカーにより若干異なります。
※羽根はパドル、3枚プロペラ、タービンいずれも製作可能です。
※減速比は仕様寸法表以外にも製作可能です。
仕様寸法表
型式 | 電動機・減速機 | 撹拌軸 | 2枚 パドル 2段 |
各部寸法 | 概算 質量 |
|||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
出力 | 馬力 | 減速比 | 標準長さ L |
直径 ∅d |
直径 ∅D |
A | B | C | H | I | E | U | ||
kW | HP | ― | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | kg | |
TPM-001 | 0.1 | 1/8 | 1/10 | 1000 | 16 | 200 | 551 (438) |
252 | 60 | 137 | 115 | 45 | 55 | 25 |
1/15 | 250 | 252 | 60 | 137 | 115 | 45 | 55 | 25 | ||||||
1/20 | 300 | 252 | 60 | 137 | 115 | 45 | 55 | 25 | ||||||
1/30 | 350 | 252 | 60 | 137 | 115 | 45 | 55 | 26 | ||||||
1/50 | 500 | 252 | 60 | 137 | 115 | 45 | 55 | 27 | ||||||
TPM-002 | 0.2 | 1/4 | 1/10 | 250 | 585 (484) |
252 | 60 | 137 | 115 | 45 | 55 | 26 | ||
1/15 | 300 | 252 | 60 | 137 | 115 | 45 | 55 | 26 | ||||||
1/20 | 350 | 252 | 60 | 137 | 115 | 45 | 55 | 27 | ||||||
1/30 | 1200 | 22 | 450 | 691 (590) |
344 | 74 | 209 | 145 | 66 | 72 | 38 | |||
1/50 | 550 | 344 | 74 | 209 | 145 | 66 | 72 | 40 | ||||||
TPM-004 | 0.4 | 1/2 | 1/10 | 350 | 718 (610) |
344 | 74 | 209 | 145 | 66 | 72 | 40 | ||
1/15 | 400 | 344 | 74 | 209 | 145 | 66 | 72 | 40 | ||||||
1/20 | 450 | 344 | 74 | 209 | 145 | 66 | 72 | 40 | ||||||
1/30 | 1500 | 32 | 550 | 825 (717) |
438 | 74 | 301 | 170 | 66 | 144 | 66 | |||
1/50 | 650 | 438 | 74 | 301 | 170 | 66 | 144 | 67 |
●A寸法は東芝製モーター、( )はニッセイ製モーターを減速機に搭載した寸法になります。 ●空転有の場合はご相談ください。
●標準接液部材質はSUS304、SUS316です。 ●標準塗装色はマンセル10GY6/6です。
●各種ライニングも製作可能です。●仕様により、形状などが写真と異なる場合があります。
☆仕様、デザインは予告なく変更することがあります。
