竪型撹拌機 TFC型
中低速用・サイクロ減速式
応用性の高い機能的設計です。
使途に応じた選定が自由で、高精度のサイクロ、バイエル・サイクロ変速機、リングコーンなどの各種減変速機の装着も可能です。 なお、メカニカルシールタイプも標準化されています。
TFC:サイクロ減速機
TFB:バイエル・サイクロ変速機
TFR:リングコーン変速機
※写真はTFC型の取付フランジがJIS10K200A・撹拌軸径∅45以下の
形状になります。
モーター容量
0.1kW〜22kW
回転速度min-1(回転数rpm)
減速比 | |||||||
---|---|---|---|---|---|---|---|
1/11 | 1/17 | 1/29 | 1/35 | 1/43 | 1/59 | 1/87 | |
50Hz | 132 | 85.3 | 50 | 41.4 | 33.7 | 24.6 | 16.7 |
60Hz | 159 | 103 | 60.3 | 50 | 40.7 | 29.7 | 20.1 |

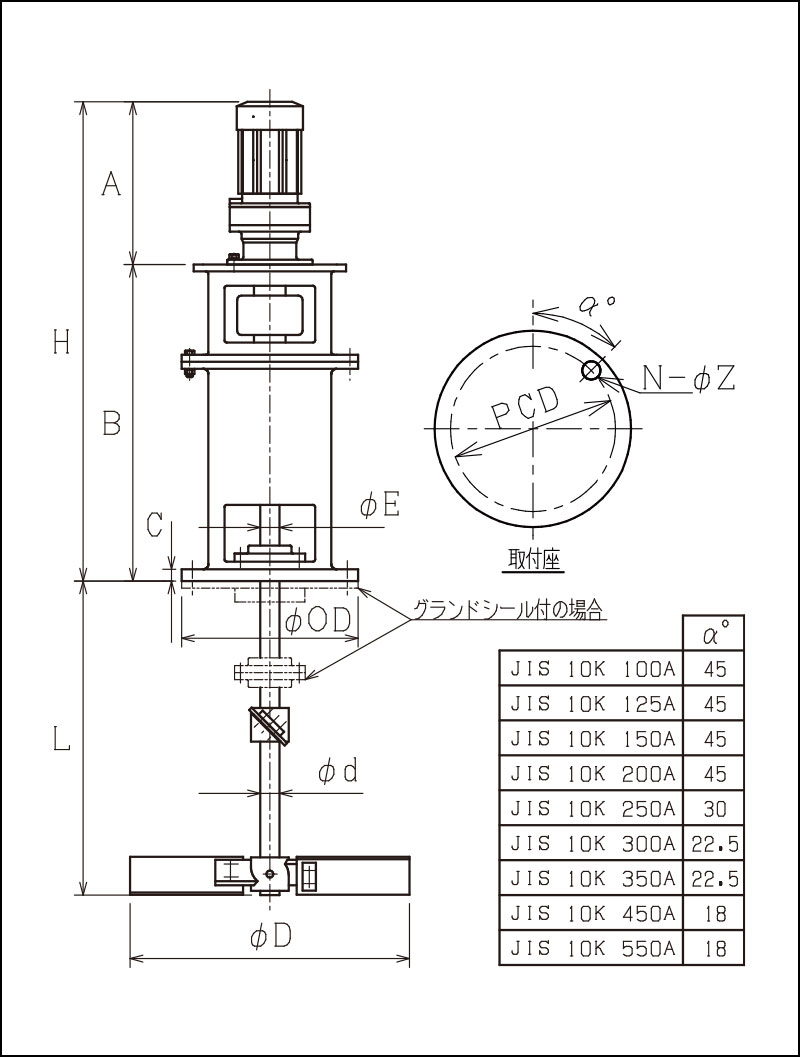

寸法図
※撹拌軸は標準長さより長くできます。ご相談ください。
※撹拌軸径φ45以下はスリーブ差込式(∅E=∅d)となります。
※羽根はパドル、3枚プロペラ、タービンいずれも製作可能です。
※減速比は上記以外にも製作可能です。
本体寸法表
取付フランジ | 減速機枠番 | 出力kW | 本体関係寸法 | ||||
---|---|---|---|---|---|---|---|
A | B | C | ∅E | H | |||
10K100A | 606※ | 0.1 | 192 | 285 | 13 | 16 | 477 |
0.2 | 234 | 519 | |||||
10K125A | 607※ | 0.1 | 190 | 379 | 16 | 22 | 569 |
0.2 | 232 | 611 | |||||
608※ | 0.2 | 252 | 631 | ||||
0.4 | 272 | 651 | |||||
10K150A | 609※ | 0.1 | 228 | 479 | 18 | 32 | 707 |
0.2 | 270 | 749 | |||||
0.4 | 290 | 769 | |||||
0.75 | 375 | 854 | |||||
610※ | 0.4 | 304 | 783 | ||||
0.75 | 389 | 868 | |||||
1.5 | 416 | 895 | |||||
10K200A | 6105 | 0.4 | 304 | 592 | 22 | 45 | 896 |
2.2 | 437 | 1029 | |||||
611※ | 0.75 | 389 | 596 | 985 | |||
1.5 | 416 | 1012 | |||||
2.2 | 413 | 1009 | |||||
3.7 | 440 | 1036 | |||||
612※ | 0.75 | 398 | 994 | ||||
1.5 | 425 | 1021 | |||||
2.2 | 410 | 1006 | |||||
3.7 | 447 | 1043 | |||||
10K250A | 612※ | 0.75 | 398 | 678 | 25 | 65 | 1076 |
2.2 | 410 | 1088 | |||||
613※ | 1.5 | 472 | 686 | 1158 | |||
2.2 | 457 | 1043 | |||||
3.7 | 489 | 1075 | |||||
5.5 | 532 | 1218 | |||||
7.5 | 570 | 1256 | |||||
614※ | 1.5 | 472 | 701 | 1173 | |||
2.2 | 457 | 1158 | |||||
3.7 | 489 | 1190 | |||||
5.5 | 532 | 1233 | |||||
7.5 | 570 | 1271 | |||||
11 | 632 | 1333 | |||||
616※ | 2.2 | 512 | 1213 | ||||
3.7 | 549 | 1250 | |||||
5.5 | 592 | 1293 | |||||
7.5 | 629 | 1330 | |||||
11 | 691 | 1392 | |||||
10K300A | 616※ | 5.5 | 592 | 827 | 30 | 85 | 1419 |
7.5 | 629 | 1456 | |||||
15 | 751 | 1578 | |||||
617※ | 3.7 | 593 | 831 | 1424 | |||
5.5 | 636 | 1467 | |||||
7.5 | 657 | 1488 | |||||
11 | 719 | 1550 | |||||
22 | 894 | 1725 | |||||
618※ | 5.5 | 657 | 875 | 1492 | |||
7.5 | 681 | 1516 | |||||
11 | 743 | 1578 | |||||
15 | 811 | 1646 | |||||
22 | 915 | 1750 | |||||
10K350A | 618※ | 15 | 811 | 945 | 35 | 95 ・ 105 |
1756 |
619※ | 7.5 | 719 | 955 | 1674 | |||
11 | 781 | 1736 | |||||
22 | 956 | 1911 | |||||
10K450A | 619※ | 11 | 781 | 1140 | 40 | 120 | 1921 |
15 | 852 | 130 | 1992 | ||||
6205 | 22 | 934 | 1175 | 140 | 2109 | ||
6215 | 15 | 865 | 1180 | 150 | 2045 | ||
10K550A | ― | ― | ― | 1500 | 42 | 170 | ― |
●減速機枠番の※印は0または5のどちらかとなります。
☆仕様、デザインは予告なく変更することがあります。
仕様寸法表
型式 | 電動機 | 減速機 | 撹拌軸 | 2枚パドル 2段 |
取付フランジ | 概算 質量 |
|||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
出力 | 馬力 | 枠番 | 減速比 | 標準長さ L |
直径 ∅d |
直径 ∅D |
呼び径 JIS10K |
外径 OD |
ピッチ PCD |
穴 | |||
Z | N | ||||||||||||
kW | HP | ― | ― | mm | mm | mm | ― | mm | mm | mm | 個 | kg | |
TFC-001 | 0.1 | 1/8 | 6060 | 1/11 | 1000 | 16 | 200 | 100A | 210 | 175 | 19 | 4 | 26 |
1/17 | 250 | 26 | |||||||||||
6065 | 1/29 | 350 | 27 | ||||||||||
1/35 | 400 | 27 | |||||||||||
1/43 | 450 | 27 | |||||||||||
6075 | 1/59 | 1200 | 22 | 500 | 125A | 250 | 210 | 23 | 4 | 41 | |||
6090 | 1/87 | 1500 | 32 | 700 | 150A | 280 | 240 | 23 | 4 | 81 | |||
TFC-002 | 0.2 | 1/4 | 6065 | 1/11 | 1000 | 16 | 250 | 100A | 210 | 175 | 19 | 4 | 27 |
1/17 | 350 | 28 | |||||||||||
6075 | 1/29 | 1200 | 22 | 450 | 125A | 250 | 210 | 23 | 4 | 42 | |||
1/35 | 500 | 42 | |||||||||||
6085 | 1/43 | 550 | 47 | ||||||||||
6090 | 1/59 | 1500 | 32 | 600 | 150A | 280 | 240 | 23 | 4 | 82 | |||
6095 | 1/87 | 800 | 86 | ||||||||||
TFC-004 | 0.4 | 1/2 | 6080 | 1/11 | 1200 | 22 | 350 | 125A | 250 | 210 | 23 | 4 | 47 |
1/17 | 400 | 47 | |||||||||||
6090 | 1/29 | 1500 | 32 | 550 | 150A | 280 | 240 | 23 | 4 | 82 | |||
1/35 | 600 | 83 | |||||||||||
6095 | 1/43 | 650 | 82 | ||||||||||
6105 | 1/59 | 900 | 89 | ||||||||||
1/87 | 2200 | 45 | 1150 | 200A | 330 | 290 | 23 | 4 | 137 | ||||
TFC-010 | 0.75 | 1 | 6090 | 1/11 | 1500 | 32 | 400 | 150A | 280 | 240 | 23 | 4 | 87 |
1/17 | 550 | 90 | |||||||||||
6100 | 1/29 | 700 | 94 | ||||||||||
6105 | 1/35 | 800 | 97 | ||||||||||
1/43 | 900 | 98 | |||||||||||
6115 | 1/59 | 2200 | 45 | 1000 | 200A | 330 | 290 | 23 | 4 | 140 | |||
6125 | 1/87 | 2400 | 50 | 1350 | 250A | 400 | 355 | 25 | 6 | 295 | |||
TFC-020 | 1.5 | 2 | 6100 | 1/11 | 1500 | 32 | 500 | 150A | 280 | 240 | 23 | 4 | 96 |
6105 | 1/17 | 600 | 98 | ||||||||||
6115 | 1/29 | 2200 | 45 | 800 | 200A | 330 | 290 | 23 | 4 | 143 | |||
6120 | 1/35 | 900 | 152 | ||||||||||
6125 | 1/43 | 1000 | 152 | ||||||||||
6130 | 1/59 | 2400 | 50 | 1200 | 250A | 400 | 355 | 25 | 6 | 305 | |||
6145 | 1/87 | 1600 | 320 | ||||||||||
TFC-030 | 2.2 | 3 | 6105 | 1/11 | 2200 | 45 | 550 | 200A | 330 | 290 | 23 | 4 | 141 |
6110 | 1/17 | 700 | 145 | ||||||||||
6125 | 1/29 | 950 | 160 | ||||||||||
1/35 | 2400 | 50 | 1000 | 250A | 400 | 355 | 25 | 6 | 285 | ||||
6135 | 1/43 | 1100 | 310 | ||||||||||
6145 | 1/59 | 1350 | 325 | ||||||||||
6160 | 1/87 | 2600 | 60 | 1750 | 400 | ||||||||
TFC-050 | 3.7 | 5 | 6125 | 1/11 | 2200 | 45 | 600 | 200A | 330 | 290 | 23 | 4 | 165 |
1/17 | 750 | 170 | |||||||||||
6135 | 1/29 | 2400 | 50 | 1000 | 250A | 400 | 355 | 25 | 6 | 315 | |||
6140 | 1/35 | 1200 | 320 | ||||||||||
6145 | 1/43 | 2600 | 60 | 1300 | 350 | ||||||||
6165 | 1/59 | 1500 | 380 | ||||||||||
6175 | 1/87 | 2800 | 70 | 1950 | 300A | 445 | 400 | 25 | 8 | 635 | |||
TFC-075 | 5.5 | 7.5 | 6130 | 1/11 | 2400 | 50 | 650 | 250A | 400 | 355 | 25 | 6 | 315 |
6135 | 1/17 | 800 | 320 | ||||||||||
6145 | 1/29 | 2600 | 60 | 1100 | 355 | ||||||||
6160 | 1/35 | 1300 | 400 | ||||||||||
6165 | 1/43 | 2800 | 70 | 1400 | 300A | 445 | 400 | 25 | 8 | 545 | |||
6175 | 1/59 | 1700 | 625 | ||||||||||
6185 | 1/87 | 3000 | 80 | 2150 | 745 | ||||||||
TFC-100 | 7.5 | 10 | 6135 | 1/11 | 2400 | 50 | 700 | 250A | 400 | 335 | 25 | 6 | 330 |
6145 | 1/17 | 2600 | 60 | 850 | 355 | ||||||||
6165 | 1/29 | 1200 | 400 | ||||||||||
1/35 | 2800 | 70 | 1400 | 300A | 445 | 400 | 25 | 8 | 555 | ||||
6175 | 1/43 | 1500 | 615 | ||||||||||
6185 | 1/59 | 3000 | 80 | 1850 | 710 | ||||||||
6190 | 1/87 | 3500 | 100 | 2250 | 350A | 490 | 445 | 25 | 8 | 1135 | |||
TFC-150 | 11 | 15 | 6145 | 1/11 | 2600 | 60 | 750 | 250A | 400 | 355 | 25 | 6 | 355 |
6165 | 1/17 | 900 | 400 | ||||||||||
6175 | 1/29 | 2800 | 70 | 1300 | 300A | 445 | 400 | 25 | 8 | 610 | |||
1/35 | 3000 | 80 | 1500 | 655 | |||||||||
6185 | 1/43 | 1600 | 715 | ||||||||||
6195 | 1/59 | 3500 | 100 | 1950 | 350A | 490 | 445 | 25 | 8 | 1105 | |||
1/87 | 3800 | 110 | 2450 | 450A | 620 | 565 | 27 | 10 | 1535 | ||||
TFC-200 | 15 | 20 | 6165 | 1/11 | 2800 | 70 | 800 | 300A | 445 | 400 | 25 | 8 | 585 |
1/17 | 1100 | 590 | |||||||||||
6185 | 1/29 | 3000 | 80 | 1400 | 705 | ||||||||
1/35 | 1600 | 750 | |||||||||||
1/43 | 3500 | 100 | 1700 | 350A | 490 | 445 | 25 | 8 | 1030 | ||||
6195 | 1/59 | 3800 | 110 | 2050 | 450A | 620 | 565 | 27 | 10 | 1520 | |||
6215 | 1/87 | 2600 | 1690 | ||||||||||
TFC-300 | 22 | 30 | 6175 | 1/11 | 3000 | 80 | 850 | 300A | 445 | 400 | 25 | 8 | 780 |
6180 | 1/17 | 1100 | 820 | ||||||||||
6190 | 1/29 | 3500 | 100 | 1500 | 350A | 490 | 445 | 25 | 8 | 1195 | |||
6205 | 1/43 | 3800 | 110 | 1900 | 450A | 620 | 565 | 27 | 10 | 1670 |
●空転有の場合はご相談ください。 ●標準接液部材質はSUS304、SUS316です。●標準塗装色はマンセル10GY6/6です。
●各種ライニングも製作可能です。●仕様により、形状などが写真と異なる場合があります。
☆仕様、デザインは予告なく変更することがあります。
